爬模（即爬升模板）
名稱：重型液壓自爬模
|
（1）液壓系統及電氣控制柜 |

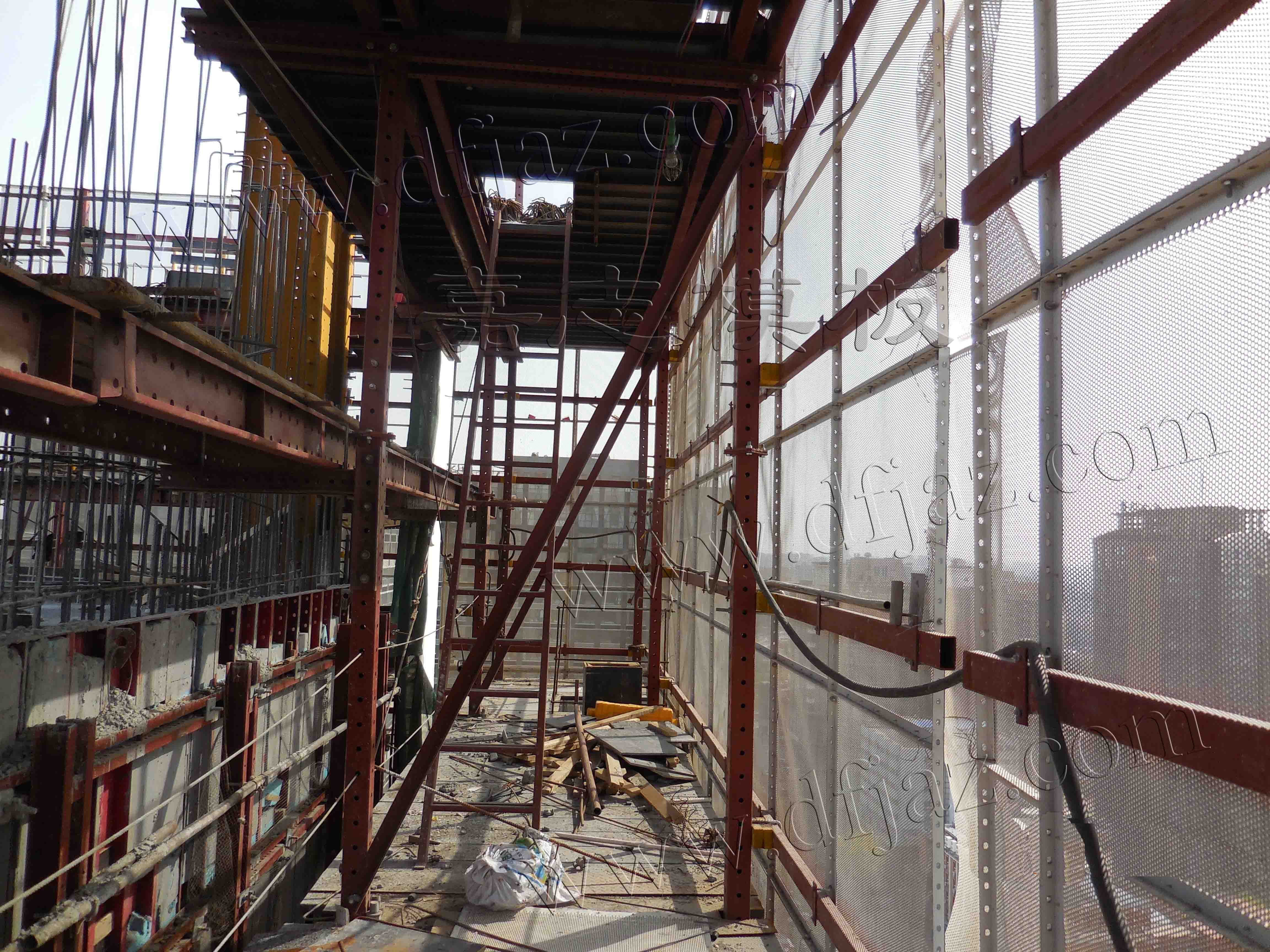

（2）上平臺 |
|

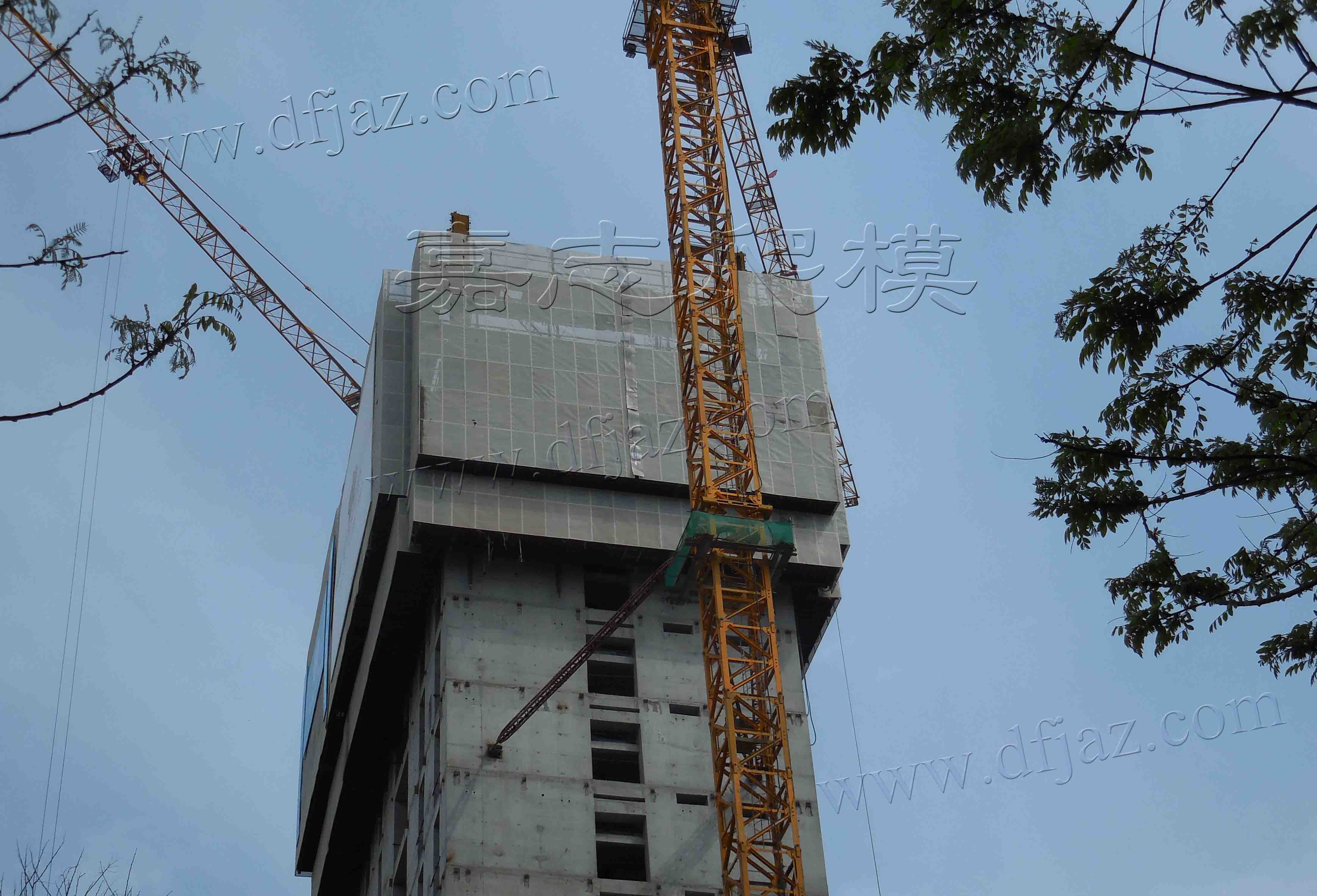

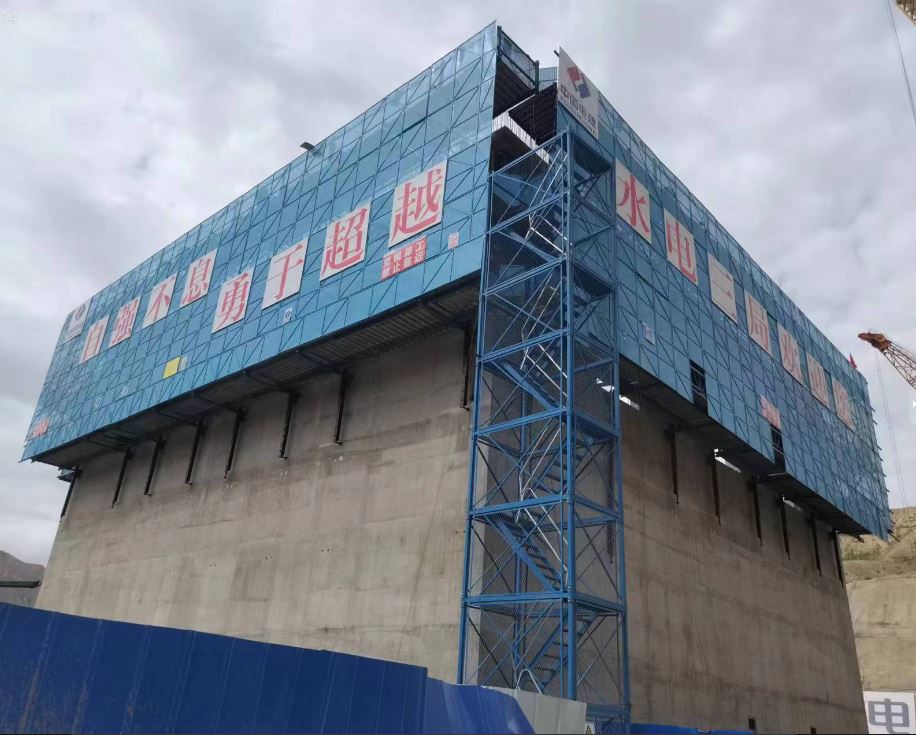

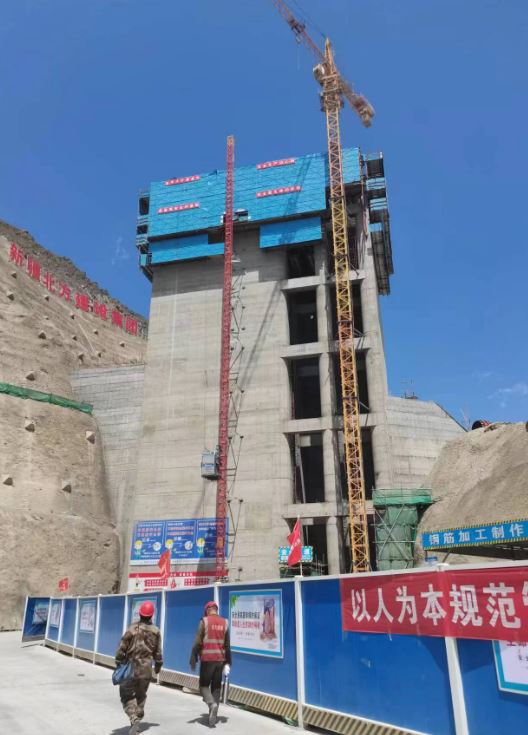

（3）剛組裝好的爬模外觀 |
（4）吊平臺一瞥 |
|

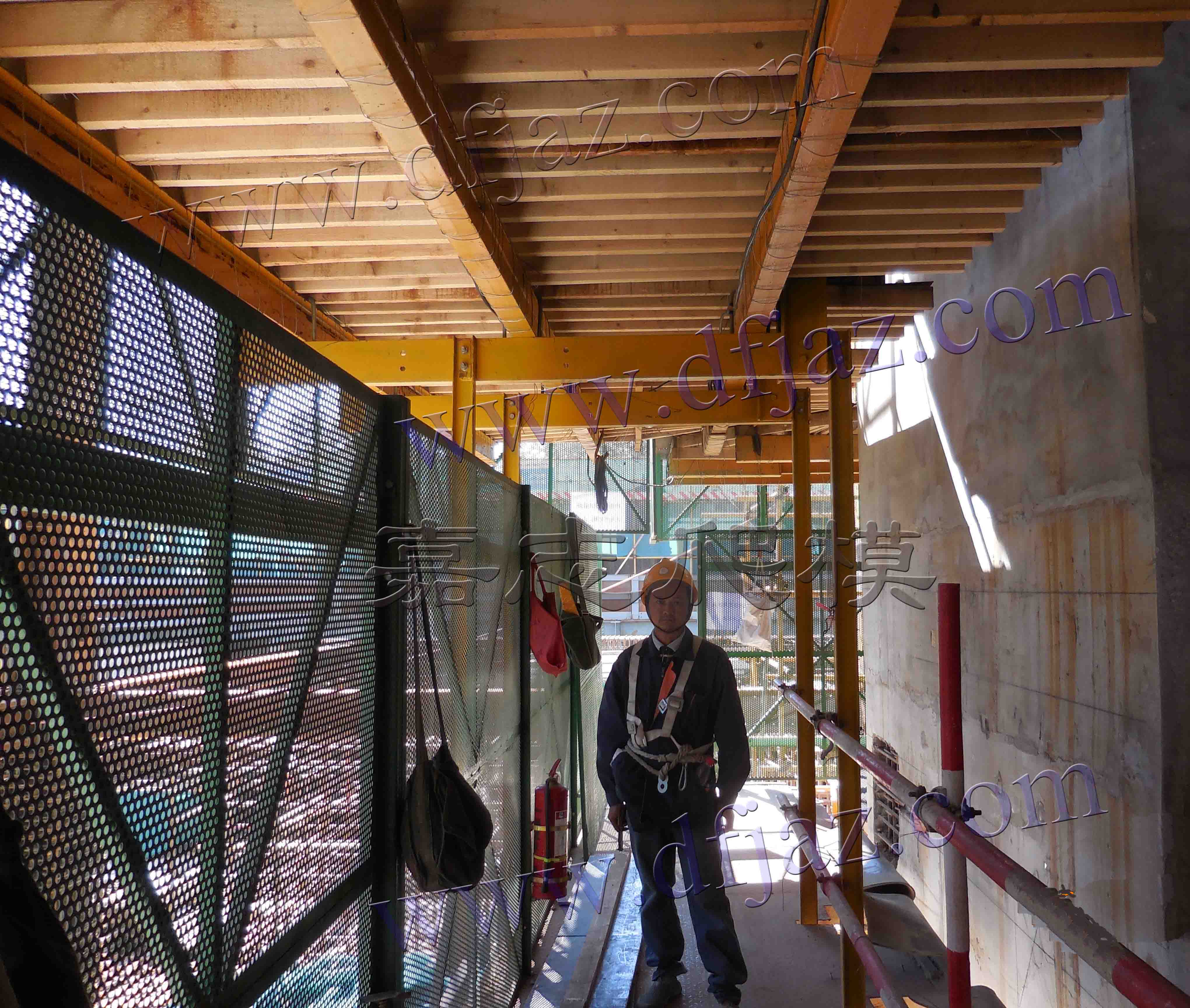

（5）主操作平臺概貌 |

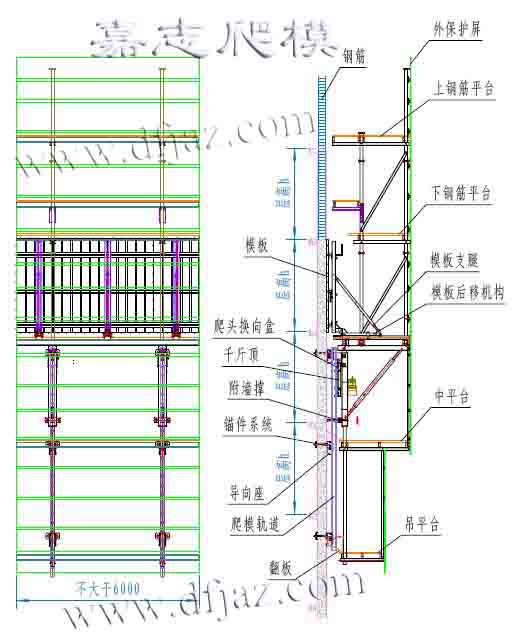

（6）爬模總體結構圖 |
|

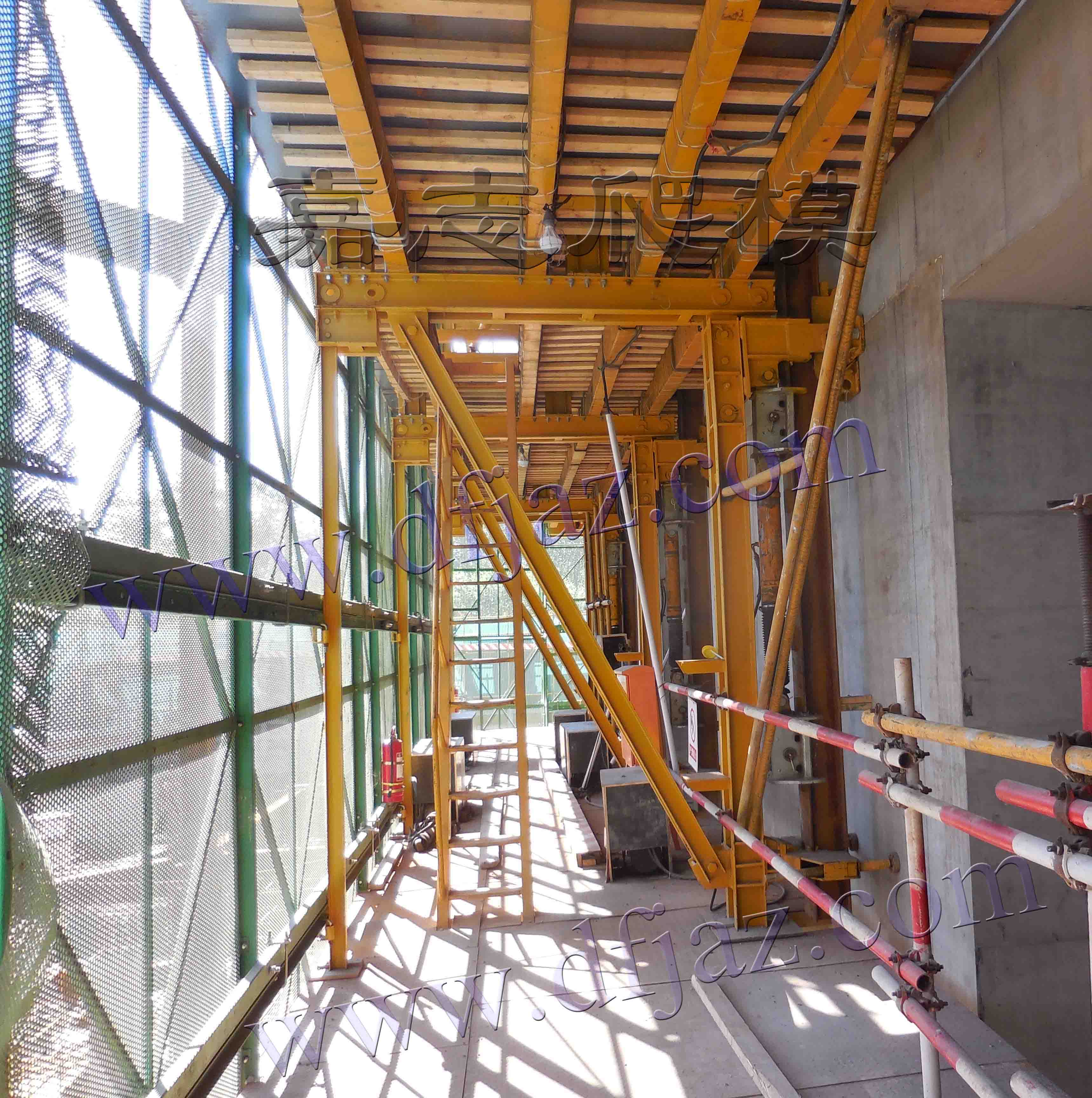

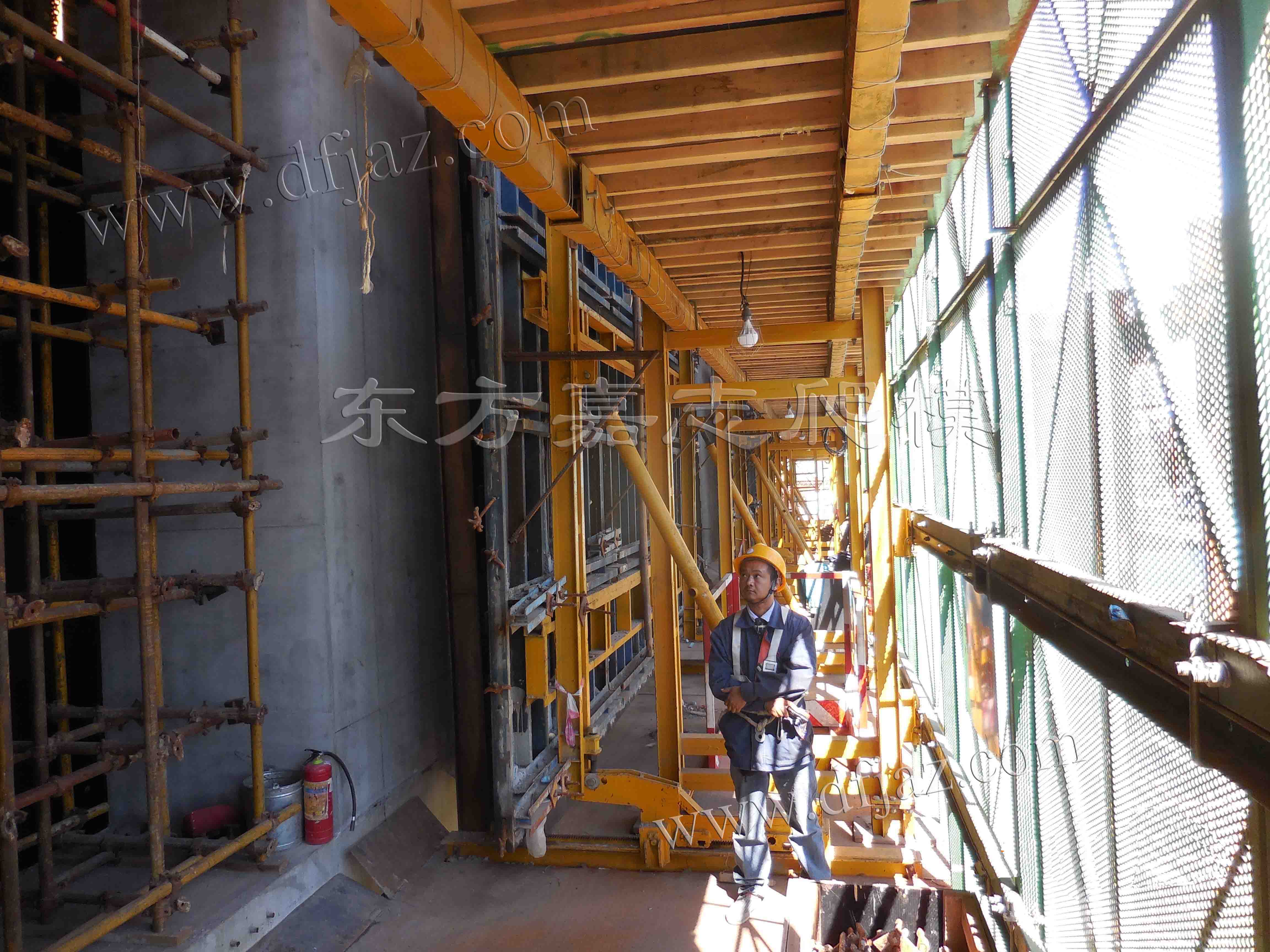

（7）模板作業平臺 |

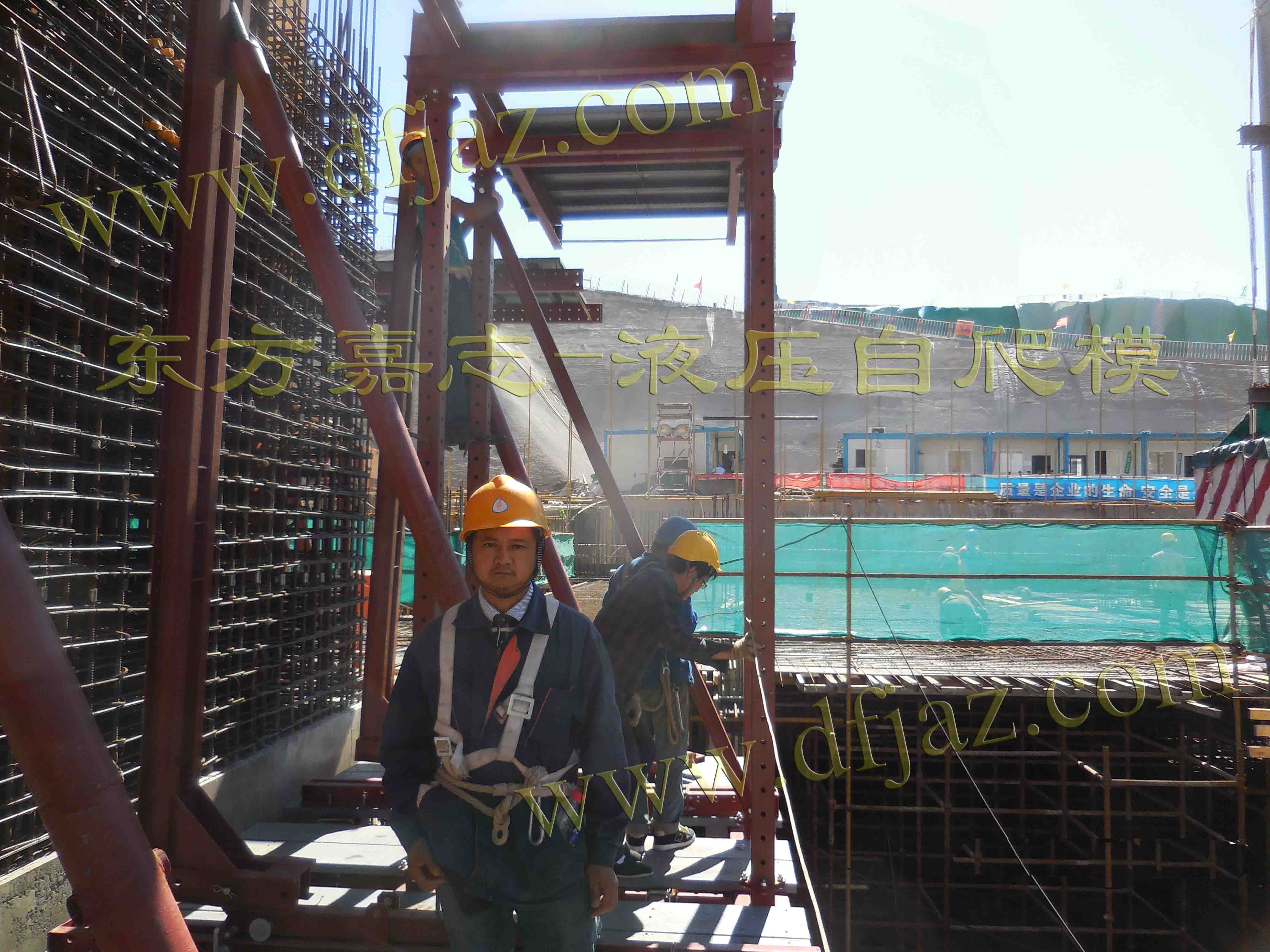

（8）嘉志技術工人正在施工現場指導組裝 |
液壓自爬模技術特性
1 液壓自爬模組成
液壓自動爬模主要由爬升系統、大鋼模板、模板后移機構、模板固定支架、外爬架、 液壓系統、電控系統、外防護系統、操作平臺系統等九大部分組成。
2架體系統
★架體支承橫向跨度B≤6 m（相鄰埋件點之間距離約等于0.6B）。
★架體總高度： 約4倍標準層層高。
★架體外挑最大寬度：2.75m。
★主平臺和中平臺寬度2.70m，吊平臺1.35m，下鋼筋平臺1.9m，中鋼筋平臺0.9m，上鋼筋平臺2.7m。
★外墻爬模操作平臺各作業層許用施工荷載：主平臺、中平臺及各鋼筋平臺≤3KN/m2，吊平臺≤1KN/ m2；
升降工況下施工荷載：主平臺、中平臺及各鋼筋平臺≤1.5KN/m2，吊平臺≤1KN/m2。
★電梯井筒內模板作業平臺各工況下許用施工荷載：≤3KN/m2 (不含內平臺自重)；
升降工況下施工荷載: ≤1KN/m (不含內平臺自重)。
3 電控液壓升降系統
額定壓力： 25MPa；
油缸行程：700mm；
頂升速度：380mm/min；
額定推力：100KN；
大小串聯雙缸同步誤差：≤20mm。
4 爬升系統
爬升系統有自動導向、液壓千斤頂升降、自動復位的自鎖機構，能實現架體與導軌互爬功能。
上下?lián)Q向盒在工作過程中及換向時均不存在死點位置，工作性能可靠。
5 模板系統主要技術參數
（1）內外墻液壓自爬模各操作平臺的設計施工荷載為:
模板，澆筑，鋼筋綁扎工作平臺最大允許承載 3KN/m2；
爬升裝置工作平臺最大允許承載 1.5KN/m2；
模板后移及傾斜操作主平臺最大允許承載 1.5KN/m2；
電梯井爬模操作平臺最大允許承載 5KN/m2。
（2）剪力設計值為：FV=80KN；拉力設計值為：F=100KN。
（3）爬模整體提升，同一單元爬模的兩個提升機位間同步差控制在20mm 以內。
（4）爬模的每根液壓缸的額定推力為100KN (即10t)。
（5）自爬模爬升時，混凝土強度不低于3MPa。
6 裝置組裝要求及驗收執行標準
|
內 容 |
允許偏差 |
檢查方法 |
|
|
模板結構軸線與相應結構軸線位置 |
3 |
吊線或2米靠尺及塞尺檢查 |
|
|
組拼成大模板的邊長偏差 |
-2 |
鋼卷尺 |
|
|
組拼成大模板的對角線偏差 |
-2 |
鋼卷尺 |
|
|
模板平整度 |
±1.5 |
2米 靠尺及塞尺檢查 |
|
|
模板垂直度 |
±2 |
吊線或2米靠尺及塞尺檢查 |
|
|
背楞位置偏差 |
水平方向 |
±1.5 |
吊線或2米靠尺及塞尺檢查 |
|
垂直方向 |
±1.5 |
吊線或2米靠尺及塞尺檢查 |
|
|
提升架垂直偏差 |
±2 |
吊線或2米靠尺及塞尺檢查 |
|
|
提升架模梁相對標高差 |
±3 |
水平儀檢查 |
|
|
千斤頂位置安裝誤差 |
±3 |
2米靠尺及塞尺檢查 |
|
|
爬模軌道垂直偏差 |
±3 |
2米 靠尺檢查 |
|
